补偿器基础知识大全

补偿器习惯上也叫膨胀节，或伸缩节。由波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移，也可用于降噪减振。在供热上，为了防止供热管道升温时，由于热伸长或温度应力而引起管道变形或破坏，需要在管道上设置补偿器，以补偿管道的热伸长，从而减小管壁的应力和作用在阀件或支架结构上的作用力。

常用补偿器有方型补偿器、套筒补偿器、球型补偿器及波纹管补偿器，其中，波纹管补偿器多用于蒸汽和高温热水管道。

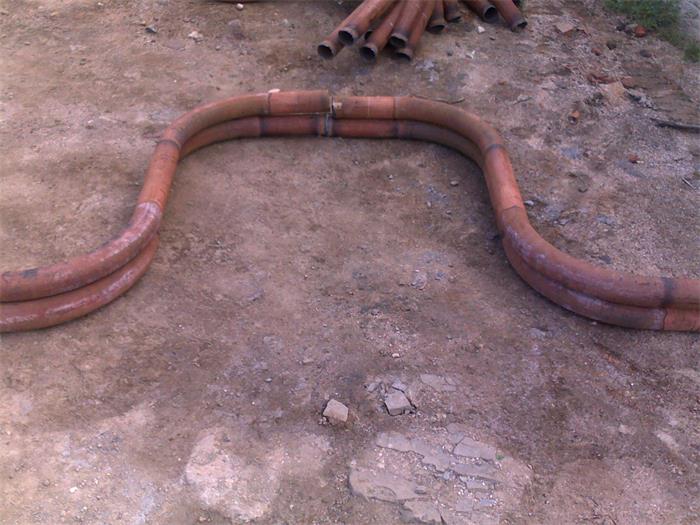

1. 方形补偿器
方形补偿器就是最早常用一种补偿器,通常用无缝钢管煨制或机制弯头组合而成，方形补偿器可补偿管道的热变形量。多用于管道穿过结构伸缩缝、抗震缝及沉降缝处铺设进行补偿。

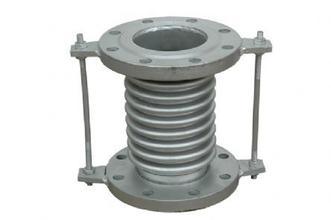

2. 波纹补偿器
波纹管补偿器是由一个或多个波纹管及结构件组成，用来吸收由于热胀冷缩等原因引起的管道和设备尺寸变化的装置。
波纹补偿器具有工作可靠、结构紧凑、重量轻、位移补偿量大、变形应力小等优点，广泛应用于燃气管道的补偿中，但由于其管壁较薄、强度低，不能承受扭力、振动，安全性差，施工时应注意保护。目前市场上的波纹管补偿器波纹管通径可为DN50-DN4000，较小管径不宜采用。

3. 套筒补偿器
套筒式补偿器又称为套筒式伸缩节，主要由外套、芯管（又称内套）、密封材料等组成，用于补偿管道的轴向伸缩。套筒型补偿器分为单向型和双向型补偿结构。
套筒补偿器采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小，不老化，效果好，维修方便等特点。

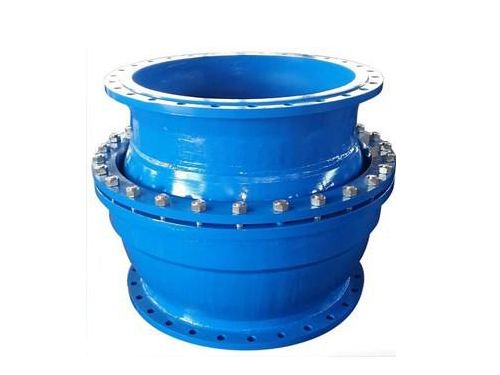

4. 球形补偿器
球形补偿器又称为旋转球形补偿，主要依靠球体的角位移来吸收或者补偿管道一个或多个方向上轴向位移，该补偿器一般成对使用，单台使用没有补偿能力，它可做管道万向接头使用。
球形补偿器具有补偿能力大，流体阻力和变形应力小，无盲板力且对固定支座的作用力小，出现渗漏时，可不需要减压、停运便可维护，还具备方便快捷等特点。

补偿器修复方式

补偿器结构不同，修复方式也不同，波纹补偿器发生故障的地方常位于环形板与管道的连接部位，波纹节疲劳裂缝，球形补偿器易发生故障的位置主要在球体与法兰连接部位，套筒式补偿器渗漏位置常在芯管和外套之间的法兰处，根据渗漏情况、室外气温、抢修时一般采用补焊、铸鸿补偿器修补器、更换三种方式进行处理。

补焊和更换设备是大家比较熟悉的修补方式，这里介绍下铸鸿补偿器修补器，铸鸿补偿器修补器是专门针对热输送管道所使用的直埋式波纹补偿器修楼修补所研发的专用产品。针对各种型号的直埋式波纹补偿器均可生产专用的补偿器。铸鸿也可以定制生产其它类型管道补偿器所使用的修补器，专用的修补器修补效果好，安装简便快捷，使用寿命长。

使用补偿器时的注意事项

1.热力网管道的温度变形应充分利用管道的转角管段进行自然补偿。直埋敷设热水管道自然补偿转角管段应布置成60°～90°角。
2 选用管道补偿器时，应根据敷设条件采用维修工作量小、工作可靠和价格较低的补偿器。
3 采用弯管补偿器或波纹管补偿器时，设计应考虑安装时的冷紧。冷紧系数可取0.5。
4 采用套筒补偿器时，应计算各种安装温度下的补偿器安装长度，并保证管道在可能出现的最高、最低温度下，补偿器留有不小于20mm的补偿余量。
5 采用波纹管轴向补偿器时，管道上应安装防止波纹管失稳的导向支座。采用其他形式补偿器，补偿管段过长时，亦应设导向支座。
6 采用球型补偿器、铰链型波纹管补偿器，且补偿管段较长时宜采取减小管道摩擦力的措施。
